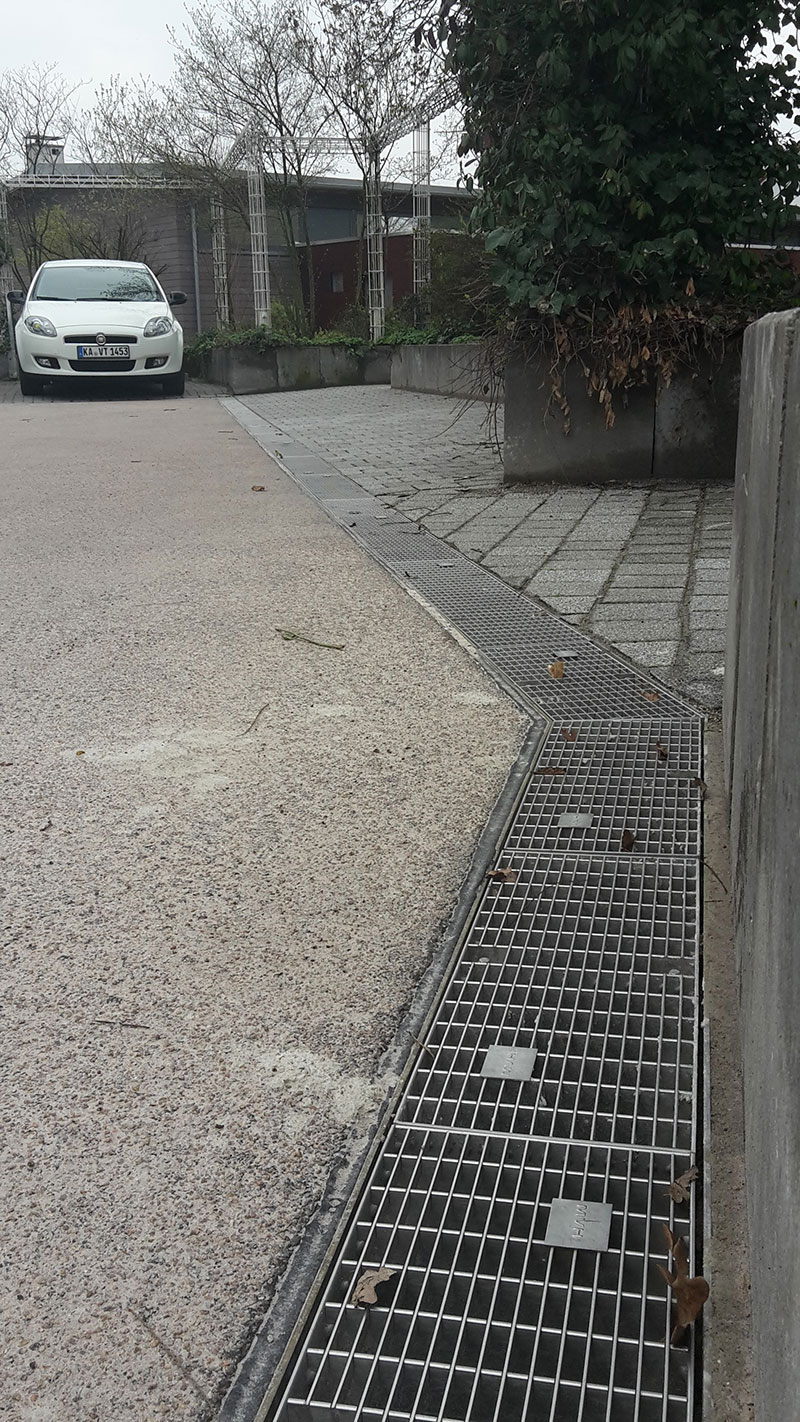

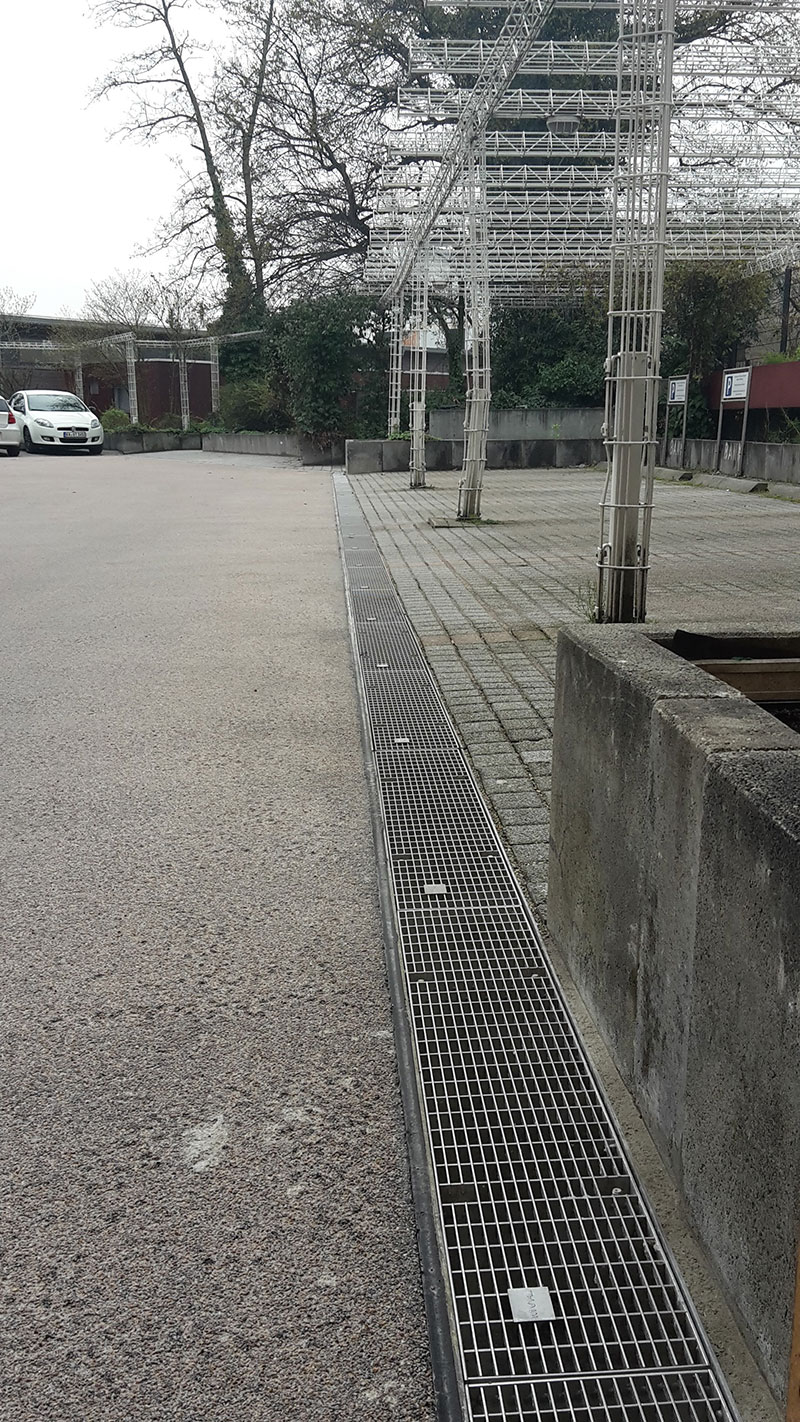

Parkflächenentwässerung mit dem MVH-Rinnensystem Typ P4 im Pflaster- und Gussasphaltbereich als Belagstrennung.
Da die Fläche durchgängig sehr stark frequentiert wird, wurde mit 4 mm eine sehr hohe Materialstärke gewählt. Die Gitterroste sind 4-fach verschraubt und ebenfalls für die Belastung ausgelegt. Die Maschenweite 30/10 ermöglicht ein sicheres Begehen der Rinne auch mit Stöckelschuhen.

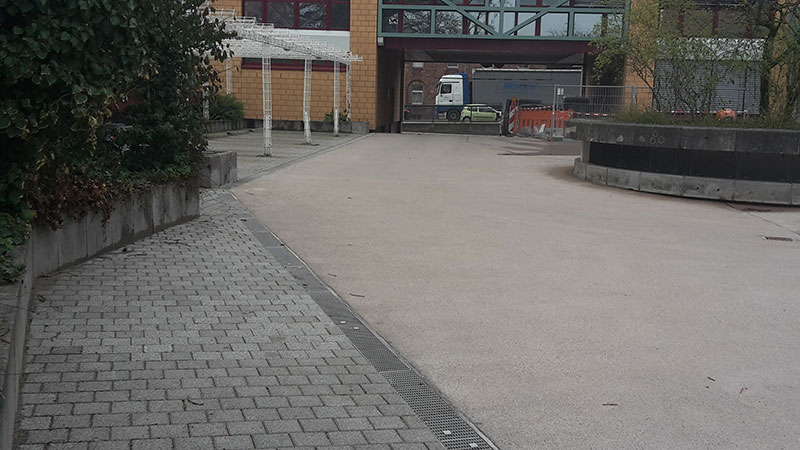

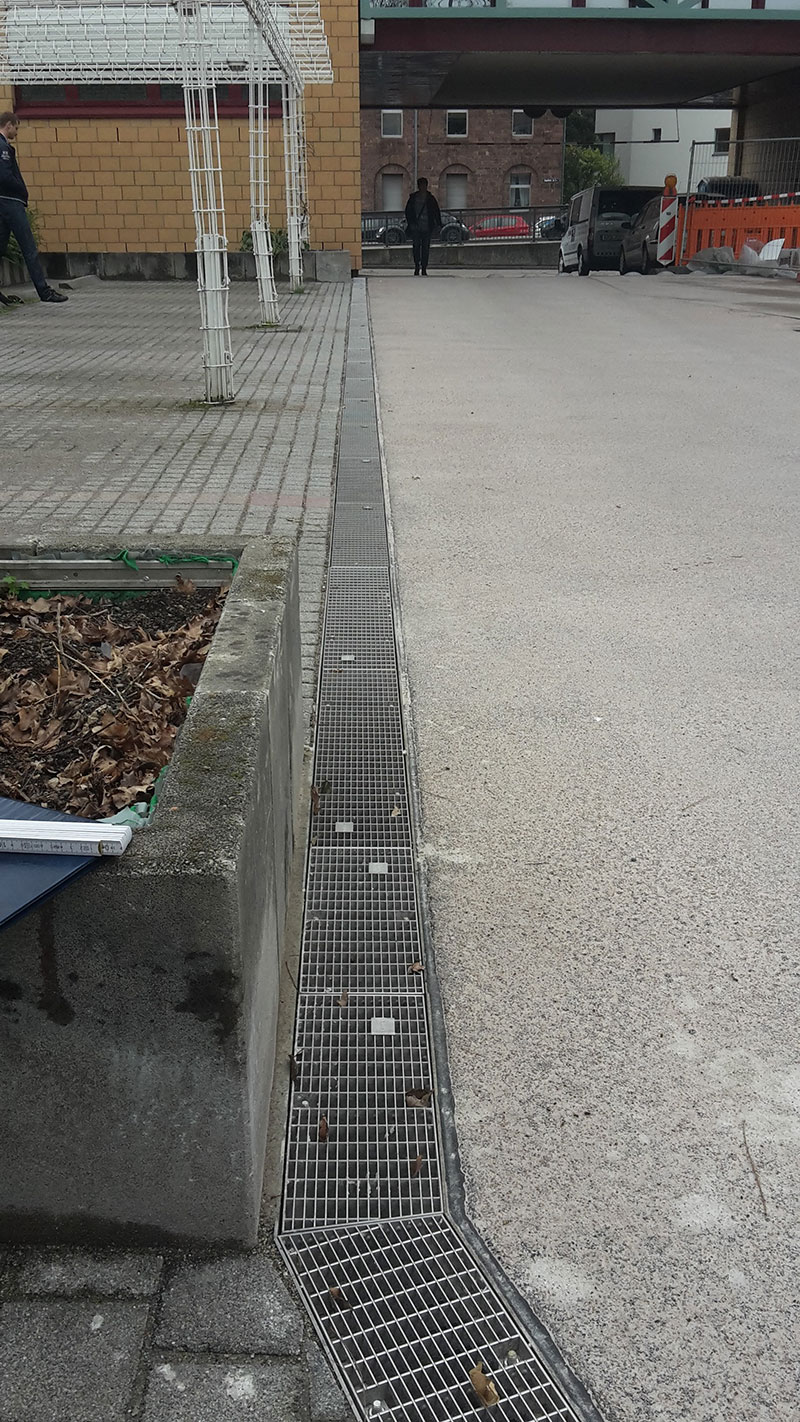

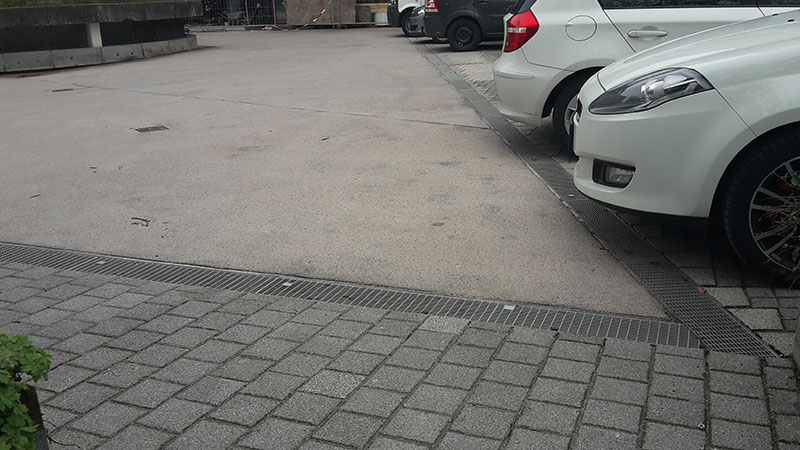

Der Rinnenkörper selbst stellt eine Belagstrennung zwischen der Pflasterfläche in den Parkbuchten und der Gussasphaltfläche dar. Die Rinne hat einen umlaufenden Flansch nach DIN 18195 Teil 9, auf dem die Abdichtung angebracht wurde. Auf der Pflasterfläche ist im unteren Bereich der Rinne eine durchgängige Lochreihe angebracht. Somit wird erreicht, dass das durch die Pflasterfugen sickernde Wasser über die Abdichtung in die Rinne gelangt. Es wurde eine 2. Entwässerungsebene geschaffen.
